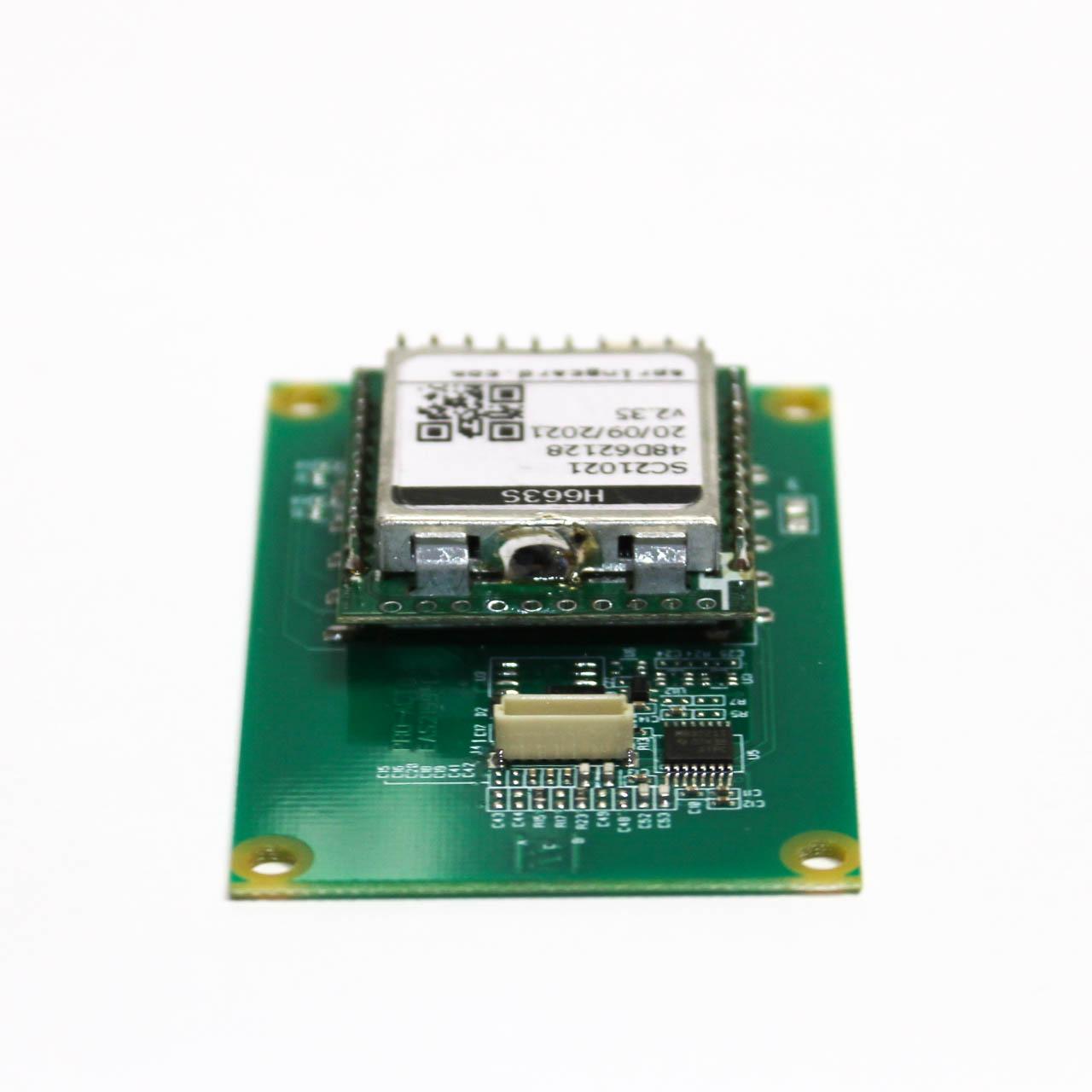

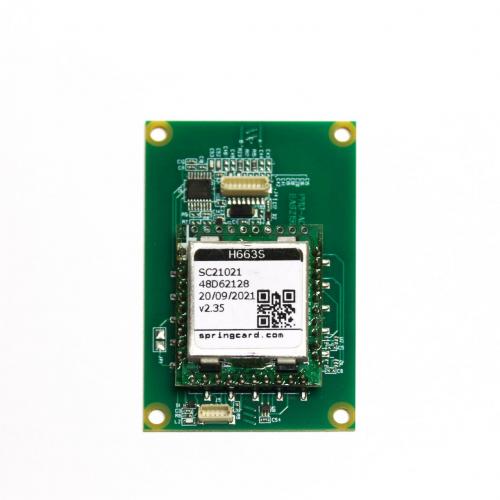

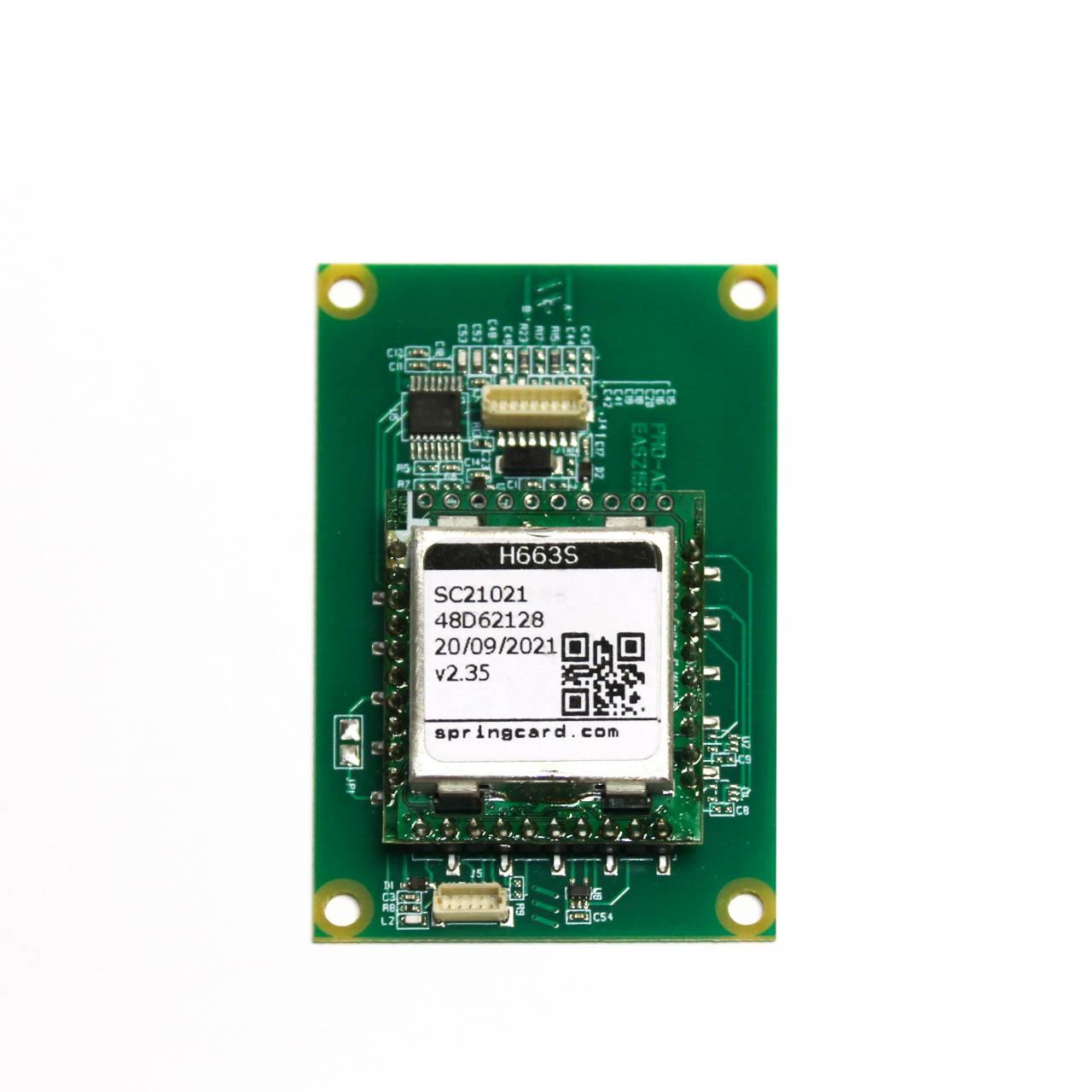

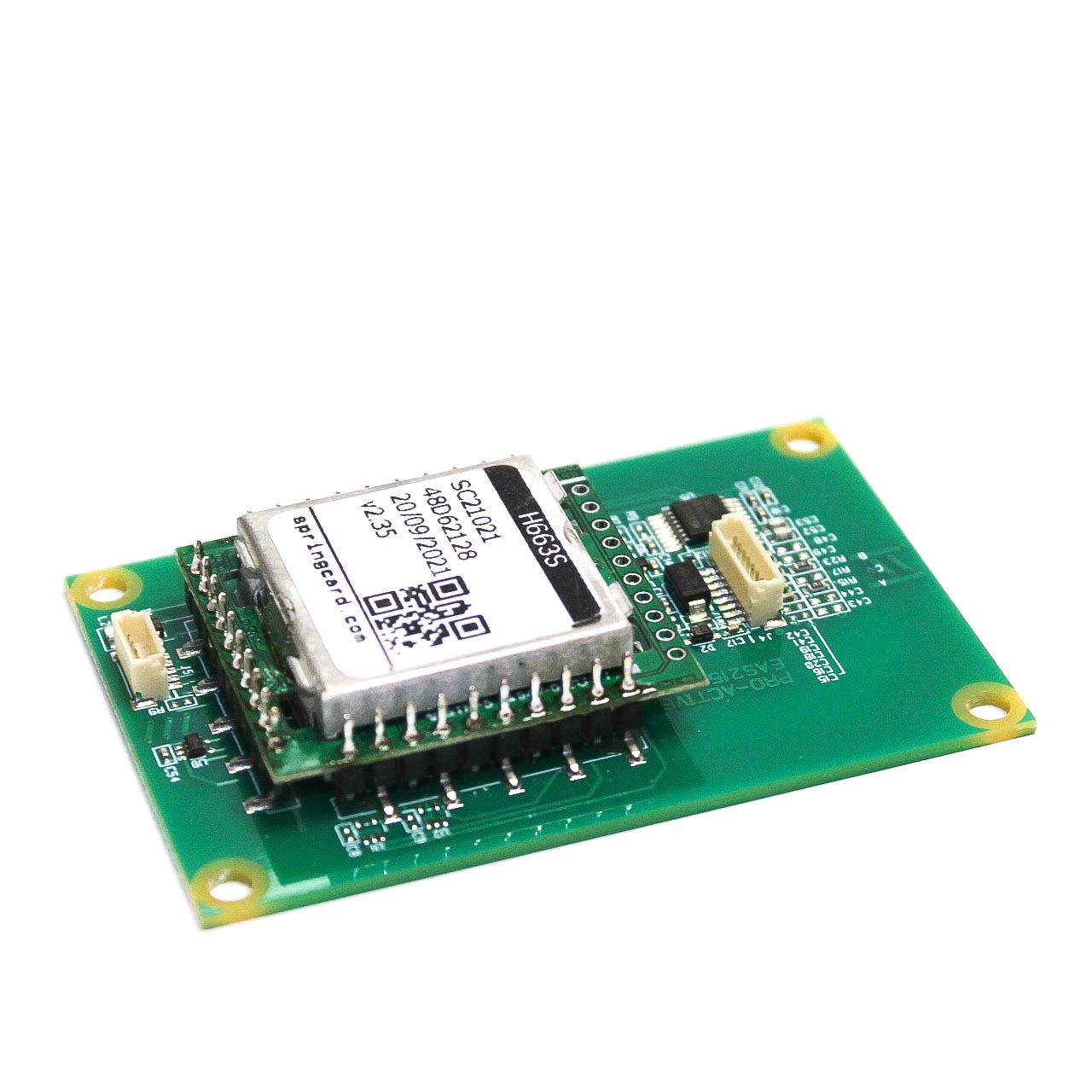

Coupleur H663-USB/232 (OEM)
Lecteur (coupleur) à interface USB & PC/SC sans-contact, sur antenne
Le module SpringCard H663-USB est conçu pour intégrer un lecteur/encodeur communicant avec tout système (ordinateur ou embarqué) disposant d’un port USB host et supportant PC/SC. La rapidité de l’interface USB et le support des débits élevés de la norme ISO 14443 assurent une vitesse de transaction optimale.
DÉCOUVREZ LE PC/SC
Une introduction au PC/SC a été rédigée pour vous aider.
Notre pack Quickstart for PC/SC vous sera également utile pour commencer.
Voici la présentation du module H663 USB en vidéo.
Standards
- Fréquence porteuse : 13,56 MHz
- ISO/IEC 14443 (1, 2, 3 and 4 'T=CL', type A et type B): Proximity Coupling Device (PCD)
- ISO/IEC 15693 (1, 2, 3): Vicinity Coupling Device (VCD) ou Base Station pour étiquettes et tags RFID; ISO/IEC 18000-3M1
- ISO/IEC 21481 (ECMA 352): le coupleur est capable de communiquer avec tout objet NFC fonctionnant en mode émulation carte
- ISO/IEC 18092 / NFC peer-to-peer (initiateur, mode de communication passif seulement)
- Protocole T=CL (ISO-DEP) embarqué, trames jusqu'à 256 octets
RF Bitrate
- 106, 212, 424 ou 848kbit/s (ISO 14443, NFC-A & NFC-B), 212 ou 424kbit/s (FeliCa, NFC-F), 26kbps (ISO 15693, NFC-V)
Supported cards/tags/labels
- ATMEL CryptoRF
- ASK CTS256/CTS512
- Calypso (CD97, CD21, GTML, etc), protocole radio Innovatron "14443 B'"
- FeliCa Lite, Lite-S (NFC Forum T3T)
- HID iClass, Inside PicoTag (UID seulement)
- Famille Infineon SLE66
- Innovision Jewel, Topaz (NFC Forum T1T)
- NXP Mifare UltraLight, NTAG (NFC Forum T2T), Mifare Classic, Mifare Plus, Desfire, SmartMX...
- Famille NXP ICODE-SLI
- Familles ST MicroElectronics SR, SRI, SRIX
- Famille ST MicroElectronics LR
- Texas Instrument my-d proximity
- Texas Instrument my-d vicinity
- Thinfilm NFC Barcode
- Interprèteur d'APDUs ; donne accès aux cartes à mémoire sans contact (Tags NFC Forum, Mifare, ICode, etc.) à travers les commandes READ BINARY et UPDATE BINARY
Antenne
- Intégrée
Interface hôte
- Vitesse USB 2.0 (12 Mbits/s), compatible avec USB 1.1 et 3.0
- Conforme PC/SC v2 - Profil USB CCID
- Driver PC/SC pour Windows Vista/7/8/10 (32 et 64 bits)
- Supporté par la stack et le driver PCSC-Lite (open-source) sous Linux et Mac
Software integration / development
- SDK et logiciels d'exemple pour les coupleurs PC/SC (gratuits)
- [Blog] SpringCard Net PC/SC pour PCSC-LITE
- [Blog] SpringCard Net PC/SC pour Windows
Alimentation
- Alimenté par l'USB (5 V DC)
Connecteur
- JST SHR 5 pins (USB)
Mise à jour du firmware
- Mise à jour du firmware par l'application SpringCard FUU et le driver DFU USB Atmel
Certifications
Guides pour les utilisateurs
Smartcards and contactless smartcards - Integrator's Implementer's Guide en - pdf
Dernier, Toutes les versions
POINTS CLÉS
- Driver PC/SC USB pour Windows, Linux et autres Unix (dont MacOS X)
- Alimentation directe par l'USB (connecteur industriel JST SHR-5)
- 69 x 45 mm, épaisseur < 20 mm
- Garantie de 2 ans
- Respecte les directives RoHS et DEEE (relatives au respect de l'environnement)
